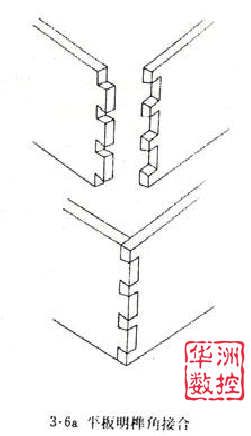

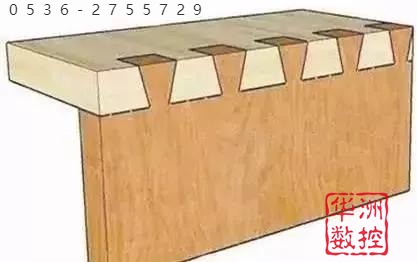

一、燕尾榫簡介：

  兩塊平板直角相接，為防止受拉力時脫開，榫頭做成梯臺形，即為燕尾榫。傳說：燕尾，來源是魯班爺發明的“萬榫之母”，班爺萌發了用燕尾相錯的方式連結兩個魚頭部的想法，這樣在豎的方向上連接牢固有力，并且不是更能抗橫擊之力嗎?就這樣，魯班爺將這一木作結構方式命名為“燕尾結構”。

  漸漸地，這個充滿想象力的燕尾結構流傳開來，被天下的木匠廣泛使用。無論是大木作的房屋木架上的升斗結構，還是小木作家具中的掛銷串銷，還有抽屜箱柜的明扣暗扣，都使用燕尾結構的力學原理，到了明清，燕尾這個異形結構之母，在家具中更是不可缺少的榫卯連接法。帶托泥的家具，現如今大多是鑿眼或栽木銷使腿與托泥相連。而在宮廷造辦處和明式家具的精品上，它的結構卻是由托泥的兩條邊各出一半燕尾，腿子的下端出梯形榫，這樣腿子與托泥組裝在一起形成合拍燕尾榫卯。（這種結構的好處是只要托泥不散架，腿子永遠不會與托泥離。）

二、燕尾榫制圖繪制小談：

  燕尾榫 各個階段的機械圖，其中包括工作圖設計階段的機械圖都應按統一制圖標準繪制。小編在這里強調一下：零件的工作圖應包括決定零件尺、形狀、公差、材料表面粗糙度、熱處理和其他供零件制造和檢査的資料，機器裝配圖和外形圖應說明機器部件裝配和檢驗的詳細情況。

  在零件圖上標注尺寸應保證閱讀方便，尺寸數量應該相應的少，但對零件制造又是足夠的，在標注尺寸時應該考慮到尺寸鏈的規則，尺寸的標注應該使相應的比較準的尺寸在制造時具有相應的小的累積誤差。一般在標注尺寸時按下列方法進行：鏈?zhǔn)降摹⒆鴺?biāo)式的和綜合式的。

（1）鏈?zhǔn)綐?biāo)注法

  就是將零件尺寸順序標注——尺寸鏈：除一個自由尺寸之外，所有尺寸都以尺寸鏈方式標注。零件各段的實際尺寸和前階段制造誤差有關。同時也與累積誤差有關。

(2）坐標式標注法

 坐標法標注尺寸的例子見圖。所有軸長度方向的尺寸都從基端開始，因此，它們的誤差不受前工序的誤差影響。在這種惜況下，軸的每段長度尺寸較為比較準。

（3）綜合式標注尺寸法

  這種標注方法是綜合使用鏈?zhǔn)胶妥鴺?biāo)式兩種尺寸標注的綜合方法。在軸的草圖上的尺寸用坐標式標注，而其他段用鏈?zhǔn)綐?biāo)注。綜合標注法綜合了鏈?zhǔn)綐?biāo)注法和坐標式標注法的優點，所以應用較普遍。零件自由尺寸段的標注應比較好別注意，必須標注在精度要求相應的低的段上。還應該比較好別注意標注尺寸的方法，應反映零件加工工序的順序，因此在標注尺寸之前設計者應： 編制有公差計算的尺寸鏈圖； 在零件圖上標注尺寸鏈和公差；編制零件制造圖。

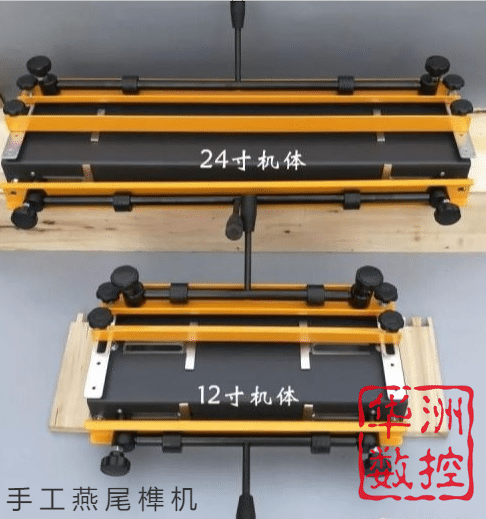

三、燕尾榫機分為手動的燕尾榫機跟數控自動燕尾榫機，這兩款機器都比較受歡迎，根據 每個客戶訂單，產量的不同，可以選擇手動燕尾榫機或者數控燕尾榫機。手動燕尾榫機價格大約在8000元左右，數控燕尾榫機價格4-5萬不等。手動燕尾榫機價格便宜，操作起來比較麻煩，經常需要換模具，刀具等等，但是如果你的產量不多，那么用手動燕尾榫機還是比較合適的。

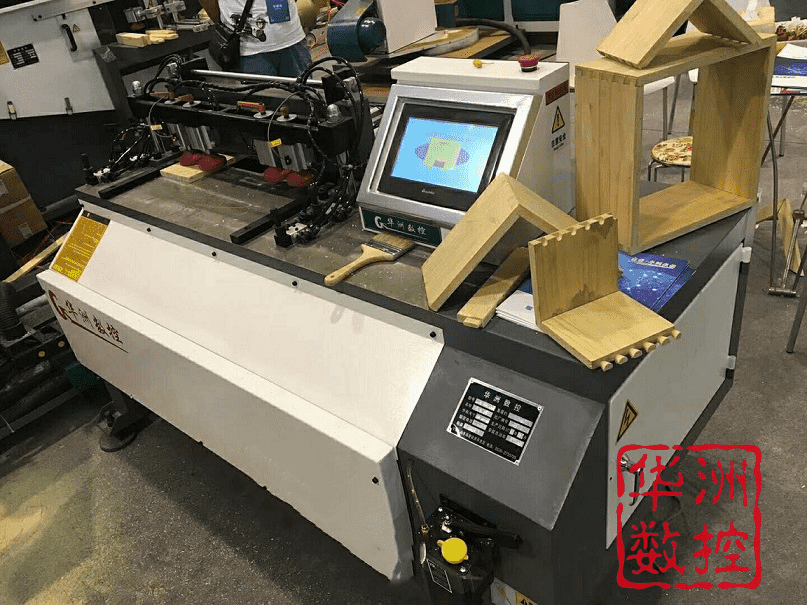

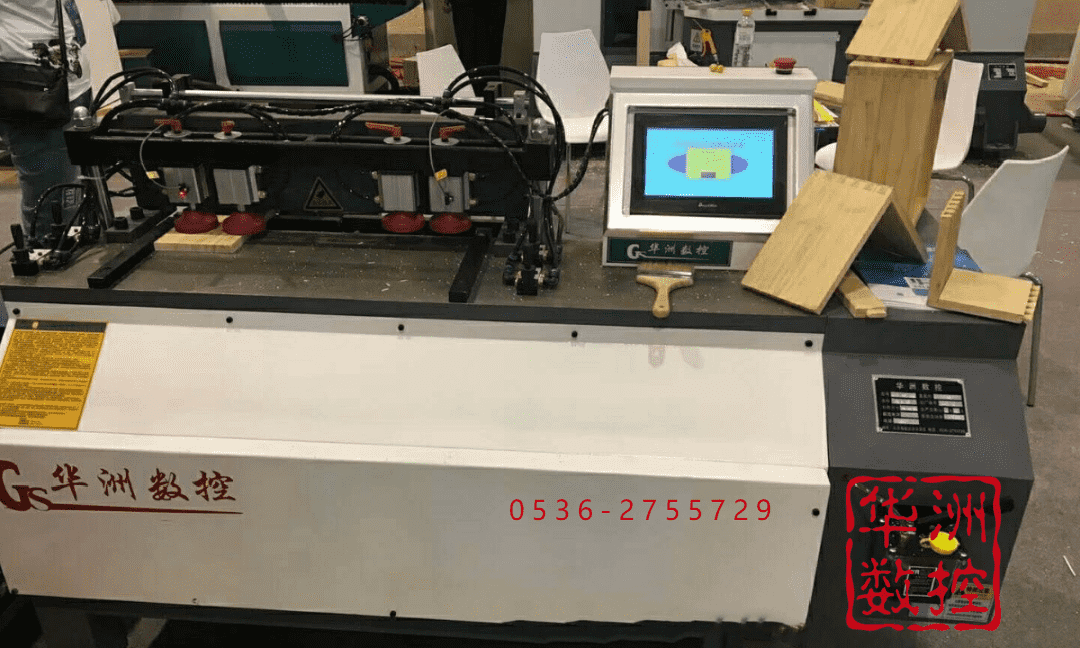

四、華洲數控木工機械設備廠生產的數控燕尾榫機具有記憶儲存功能，可以這么簡單理解，每加工完一批貨，可以把其加工程序儲存到電腦里，工人下次使用直接調出改程序使用即可，省卻了反復測驗，調試的過程，為企業生產節省時間，減少了測量，調試的誤差，保證每個產品的成品率。傻瓜式填表格式操作，需要加工什么尺寸，只需要在電腦里面輸入一個阿拉伯?dāng)?shù)字就可以，非常方便。普通新手只要會認識數字，半天的時間就完全能夠熟練掌握操作，省卻了企業的培訓成本。真正做到了省時，省力，精準，高效的目的。歡迎各位到廠參觀考察指導。

HZSKHZL

有任何問題請咨詢?nèi)A洲數控
